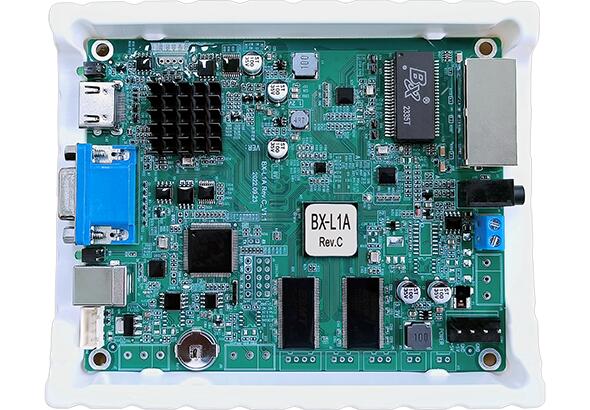

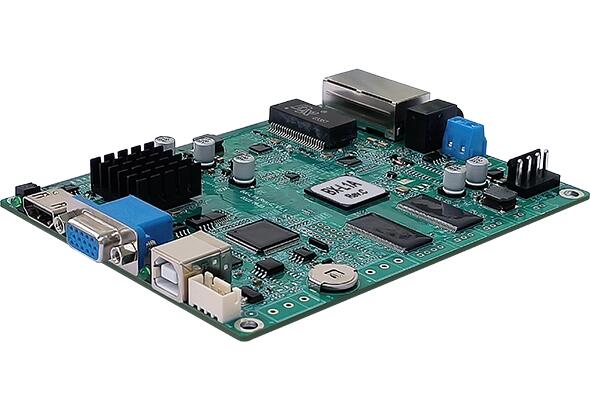

BX-L1A是一款板卡型的视频控制器 。！０逶豀DMI输入接口和VGA输入接口，，，其功效和性能指标相当于OVP-K2，，，利便在LED显示屏内（狭窄空间规模）与种种安卓盒子、智慧网关、工业主板等配套应用 。！
支持视频缩放；；
支持HDMI视频输入或VGA信号输入；；
最大带载131万像素，，，宽度≤3840，，，高度≤2500；；2千兆网口输出；；

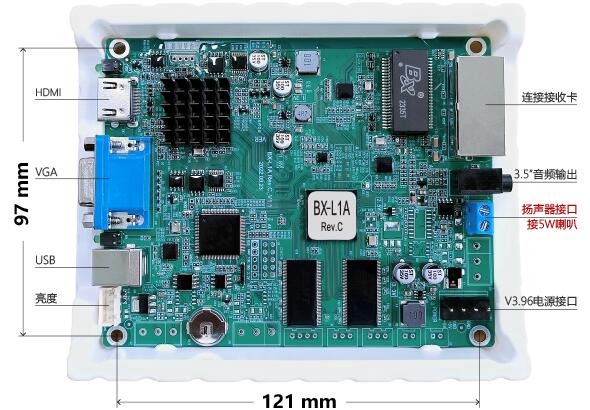

板载多种功效接口：HDMI输入+VGA输入+5W音频输出+USB设置+亮度传感器+RS485；；
涂敷UV三防胶，，，国标双85防护品级，，，防尘、防潮、防静电、防盐雾；；
-40℃～80℃情形温度，，，3.5V-5.5V宽电压，，，7*24小时一直电，，，≤0.3%故障率 。！
订单热线：
0512-36912677/88/99
支持装备输出信号的开启和关闭；；
支持自界说分辨率；；
支持点对点输入与输出；；
支持对输入视频源画面举行截取、局部显示；；
支持输入自顺应信号源分辨率；；
支持输出自顺应显示屏参数设置；；
支持快捷无邪的色温调理；；
支持输出信号热备份；；
可预存8种用户模式供用户快速挪用；；
支持底层软件和FPGA固件在线升级，，，极大利便了系统开发、维护和功效升级 。！
视频输入：支持HDMI视频信号输入和VGA信号输入，，，支持输入、输出分辨率恣意设置
音频输入：支持HDMI输入音频信号
音频输出：支持两种模式的音频输出 。！Ｒ恢质峭ü逶5W音频输出接口，，，其中2芯端子支持外地5W喇叭直接接入，，，3.5mm音频接口支持外地功放接入；；
另一种是通过千兆网线同步传输声音信号至远端屏幕，，，通过多功效卡的音频输出信号接入功放 。！
扩展功效：板载5W音频输出接口和亮度传感器接口，，，在诸多应用场景中，，，可省去多功效卡，，，精简系统，，，降低本钱 。！
板载RS485接口（选配），，，便于前端装备对后级显示屏举行亮度调理、播放画面控制、开机/关机等举行下令操控 。！
涂敷UV三防胶，，，国标双85防护品级，，，防尘、防潮、防静电、防盐雾；；
-40℃～80℃情形温度，，，3.5V-5.5V宽电压，，，7*24小时一直电，，，≤0.3%故障率 。！
| 视频输入源 | ||
|---|---|---|
| HDMI×1 | VESA标准：1920x1080@60Hz向下兼容，，，HDMI 1.4 | |
| VGA×1 | VESA标准：UXGA@60Hz向下兼容 | |
| 视频输出端口 | ||
|---|---|---|
| NET×2 |
2千兆网口输出，，，通过网线毗连LED显示屏，，，直连吸收卡；； 最大带载131万像素，，，宽度≤3840，，，高度≤2500；； |
|
| 音频输入输出端口 | |
|---|---|
| HDMI音频 | HDMI视频输入内嵌 |
| AUDIO_OUT | 板载5W音频输出接口，，，其中2芯端子支持外地5W喇叭直接接入，，，3.5mm音频接口支持外地功放接入 |
| 控制接口 | ||
|---|---|---|
| COM |
USB控制接口 |
|
| RS485/ RS232 | RS485接口（可选配为RS232接口） | |
| 主要功效 | |
|---|---|
| 通讯功效 | 支持串口通讯，，，完成相关参数设置和功效设置，，，完成对LED显示屏的参数设置 |
| 画面截取功效 |
支持对输入视频源画面举行截取、局部显示 |
| 点对点功效 | 支持点对点信号输出模式的开启和关闭 |
| 亮度调解 | 支持100级亮度调解 |
| EDID设置 | 支持HDMI、VGA信号自界说输入分辨率 |
| VGA校正 | 支持VGA调解和VGA ADC校正 |
| 输出控制 | 支持输出信号的开启和关闭 |
| 色温调理 |
预设自然、偏暖、偏冷三种显示效果，，，用户亦可自界说色温 |
| 用户模式 | 支持预存≤8个用户模式，，，支持便捷的场景切换 |
| 热备份功效 |
支持输出画面热备份功效 |
| 工厂复位 |
支持恢复出厂设置 |
| 系统升级和维护 | |
|---|---|
| 固件升级功效 |
支持底层软件和FPGA固件在线升级，，，极大利便了系统开发、维护和功效升级，，， 为客户有用节约本钱，，，降低项目风险 |
| 电气参数 | |
|---|---|
| 事情电压 |
5V（3.5V～5.5V宽事情电压） 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，，，C级达标 |
| 最大功率 | ≤10W |
|
情形顺应性 |
|
|---|---|
| 情形温度 |
情形温度-40℃～80℃稳固事情 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，，，C级达标 |
| 防盐雾品级 |
知足海边500米使用情形要求 切合《T COEMA 103S-2019 异步LED显示屏播放器通用手艺要求》，，，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对LED控制器的电源端子、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对吸收卡的电源端子和网口举行静电放电抗扰度检测 |
| 浪涌攻击抗扰度 |
对LED控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级，，，测试电压4KV的测试 |
|
品质包管 |
|
|---|---|
| 品质标准 |
7*24小时一直电，，，故障率≤0.3% |
| 结构防护 |
精制塑壳托架，，，知足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求，，，直接上屏装置 |
| 外貌防护 | 所有元器件外貌涂覆UV三防胶，，，国标双85防护品级，，，防尘、防潮、防静电、防盐雾 |
