双核超强性能，种种智慧交通屏和信息动态刷新屏等重大项目专用控制器。。 全功效设计，网络适配性强，强烈推荐在大型集群项目和重大网络情形中使用。。
支持256级灰度，32MByte存储容量。。不支持USB接口；；
支持视频动画，大幅提升显示效果；；
板载100M网口+RS232+RS485+WiFi接口；；选配无线wifi，支持手机APP；；
板载种种传感器接口，板载继电器开关，板载4位节目选择接口；；
选配BX-4Gm？，支持4G无线通讯；；
选配BX-YYm？，支持中英文语音播报；；
选配BX-RF433？仄魈准，支持150m长距离？；；
涂敷UV三防胶，国标双85防护品级，防尘、、防潮、、防静电、、防盐雾；；
-40℃～80℃情形温度，3.5V-5.5V宽电压，7*24小时一直电，≤0.3%故障率。。
订单热线：：
0512-36912677/88/99
新六代图文控制器，“多场景 ? 全功效”，大工程LED显示屏项目专用控制器
切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》
极简控制，至美显示
用新六代控制器，LED显示屏更壮丽
新六代图文控制器硬软件周全升级
支持64/256级灰度，8/32MByte存储容量
支持炫彩字幕和炫动配景，支持视频动画
大幅提升画面左移速率，大幅提升全彩显示效果
支持NTP校时功效，精准同步时间

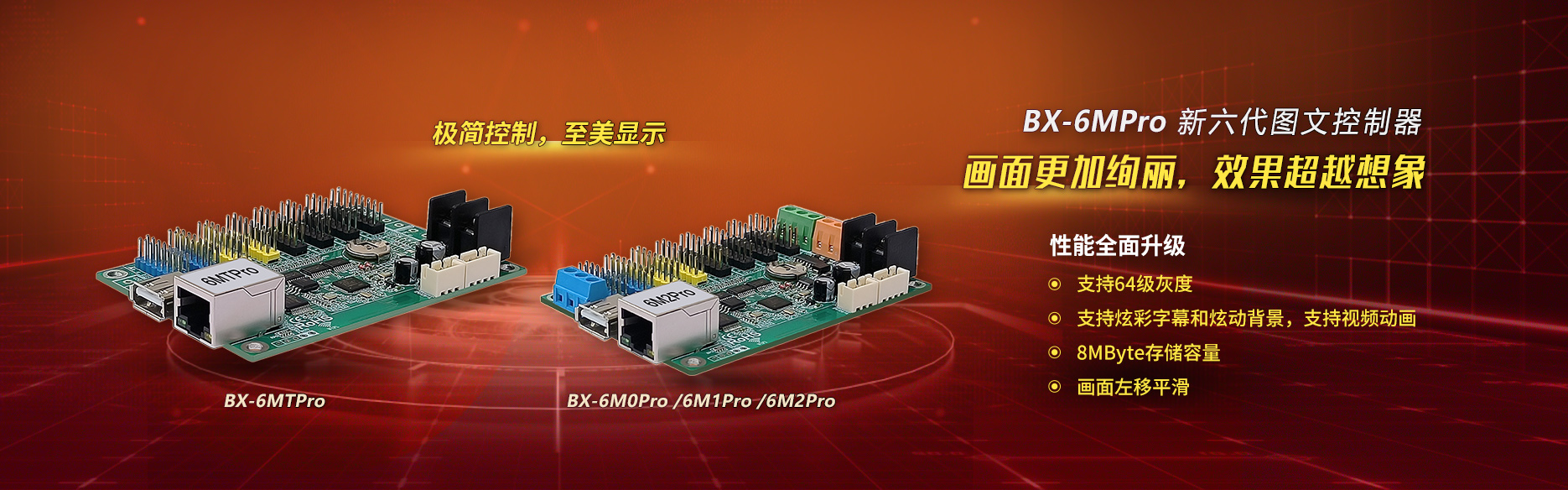

⑴ 6MPro包括4款型号：：6MTPro /6M0Pro /6M1Pro /6M2Pro
6MPro标配WiFi。。支持64级灰度，8MBtye存储容量，大幅提升画面左移速率
6MPro标配网络增强功效

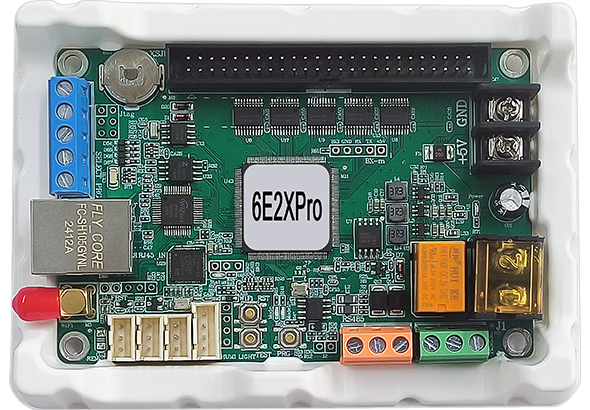

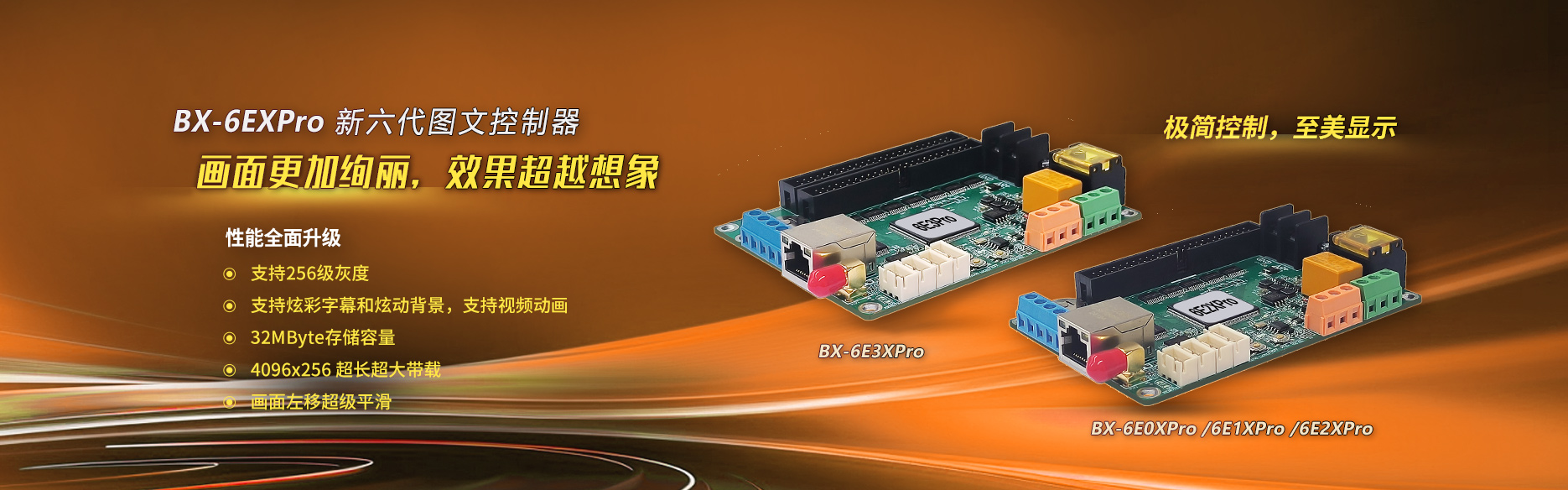

⑵ 6EXPro包括4款型号：：6E0XPro /6E1XPro /6E2XPro /6E3Pro
6EXPro选配WiFi。。支持256级灰度，32MBtye存储容量，大幅提升画面左移速率
新增6E0XPro，替换6M3P/6M4P
⑶ 新增X-6EXPro双核WiFi控制器，包括3款型号：：X-6E0XPro /6E1XPro /6E2XPro
板载50PIN接口，主用于单双色屏，超长超大带载
支持256级灰度，32MBtye存储容量
⑷ 新增X-VQ双核WiFi控制器，包括6款型号：：X-4VQ256 /4VQ512 /4VQ1024、、X-8VQ256 /8VQ512 /8VQ1024
板载多组75接口，专用于全彩屏，超长超大带载
支持256级灰度，32MBtye存储容量
⑸ X-WQ单核WiFi控制器周全升级
板载多组T12或75接口，主用于中小型单双色屏和全彩屏
支持64级灰度，4MB存储容量
⑹ 6KPro、、6XPro、、6APro&4G都将大幅提升显示效果，提升性能指标
新六代产品以持续立异和深挚沉淀承继了大型LED集群显示系统和定制开发项目上的优势职位！！
新六代产品承继了888集团“激情 立异 界说完善显示”和“匠心 品位 恒久”的产品理念！！
| 手艺参数 | |
|---|---|
| 产品状态 | 2024年9月投放市场 |
| 控制点数 |
1024K点；；宽度≤4096 |
| 显示模式 | 4096*256 |
| 存储容量 | 32MByte |
| 节目数目 | 支持256个节目。。特殊需求可定制扩展 |
| 区域数目 | 支持32个区域。。特殊需求可定制扩展 |
| 区域类型 | 天气区、、图文区、、字幕区、、炫彩字、、素材区、、夏历区、、时间区、、模拟表盘区、、正负计时区、、传感器区、、语音区 |
| 边框显示 | 节目炫彩边框、、区域炫彩边框 |
| 时钟显示 | 夏历、、模拟表盘、、中英文时钟、、正负计时 (均支持多组显示) |
| 软件功效 | 分组集群治理/多节目编辑/多区域显示/节目自顺应/多种语言版本 |
| 显示效果 | |
|---|---|
| 灰度品级 | 支持0、、4、、16、、256级灰度 |
| 显示特效 | 支持炫彩字幕和炫动配景，支持视频动画 |
| 移动平滑性 | 图文/字幕画面移动超等平滑，最大带载点数下左移速率可达240点/秒 |
| 画面稳固性 | 支持画面移动速率恣意调理；； 刷新率高，画面稳固；； 通讯无黑屏 |
| 最佳视效带载宽度 | 在最大宽度下均能包管最佳视效 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 种种规格的单色、、双基色、、三基色LED显示模组 |
| 列驱动IC |
支持74HC595、、通例恒流芯片、、双锁存芯片等种种主流LED驱动芯片；；不支持PWM芯片 |
| 行译码IC | 支持种种行译码芯片和无译码模组 |
| 扫描类型 | 支持智能描点，支持静态至1/32扫描之间的恣意扫描类型 |
| 模组空点 | 支持恣意空点 |
| 板载接口 | |
|---|---|
| 显示接口 | 1组50PIN接口 |
| 通讯接口 | 板载100M网口+RS232+RS485+WiFi接口；；RS232通讯距离≤200m |
| 传感器接口 |
标配亮度、、温度、、温湿度传感器接口，标配RS485情形传感器接口、、红外？赝方涌 |
| 节目选择接口 | 标配4位节目选择接口，支持外部信号控制16个节目切换播放；；可通过IO管脚设置知足更多节目切换需求 |
| 远程开关接口 | 板载继电器开关，支持远程开关屏幕电源 |
| 主要功效 | |
|---|---|
| 通讯功效 |
支持单机直连、、局域网和互联网通讯，支持RS232和RS485串行通讯 |
| 通讯加密算法与信息清静战略 | 接纳先进的通讯加密算法与信息清静战略。。⑴ 接纳无操作系统设计，不支持远程登录；；⑵ 接纳自界说通讯协议；； ⑶ 装载全新的通讯加密算法。。每个控制器均可设置自力的32位通讯密码，接纳清静性很是高的SHA256算法与自界说算法举行组合。。设置密码后，控制器仅支持加密通讯。。密码过失的情形下，拒绝所有非法毗连。。 |
| 网络自检 | IP在线设置和群组设置，MAC冲突和IP冲突自动检测 |
| 网络增强 | 隔离网络无效数据，顺应忙碌重大网络（含较多摄像头），通讯更稳固 |
| 节目群发功效 | 支持差别屏幕的节目自顺应宣布 |
| 节目播放控制 |
支持节目顺序播放、、节目准时播放 标配4位节目选择接口，支持外部信号控制16个节目切换播放 |
| 节目播放监看 | 支持节目播放同步监看功效 |
| 继电器开关 | 板载继电器开关，支持软件下令开关和准时自动开关屏幕 |
| NTP校时 | 支持NTP校时功效，精准同步时间 |
| 作战时间 | 支持作战时间显示功效。。适用于军工装备和作战指挥系统的种种配套显示 |
| 亮度调解功效 | 16级亮度调解，支持三种亮度调解模式：：手动调亮、、分时段自动调亮和情形自顺应调亮 |
| ？仄鞴π | 支持节目选择、、画面锁定、、亮度调解、、屏幕开关机、、屏幕测试 |
| 通例传感器 | 支持温度、、温湿度传感器的便捷接入和显示；；支持亮度传感器的便捷接入 |
| Modbus情形传感器 |
支持风速、、风向、、空气质量、、噪声、、大气压力、、光照、、负氧离子等种种情形传感器 支持氧气、、二氧化碳、、二氧化硫等种种气体传感器，支持雷达测速、、水位、、雨量、、土壤等种种传感器 |
| 天气预告功效 | 支持海内外洋天气预告，外洋凌驾21000个都会，海内支持到所有县区 |
| 信息动态刷新 | 支持32个动态区域，支持信息实时刷新 |
| 语音播报功效 | 选配YYm？，支持中英文语音播报。？赏讲ケㄏ允灸谌，也可自力播报其它内容 |
| 屏参速配功效 | 支持屏幕设置参数的生涯与回读 |
| 恣意排版功效 | 万能编辑器便捷支持蒙古文、、希伯来文、、阿拉伯文等恣意排版规则，轻松实现横屏竖排 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包，包括种种动态库、、通讯协议、、测试例程等 支持JAVA/C/C++/C#/Delphi等主流编程语言，支持用户在种种平台举行二次开发，最洪流平知足用户的个性化定制 |
| 云应用和信息清静 |
提供配套的专业级云平台宣布软件和手机App，通过国家信息清静品级；；と度现 具备用户实名认证、、多级角色权限治理、、节目编辑/审核/宣布、、显示屏自顺应节目宣布等功效 具备远程LED显示屏治理功效、、显示屏状态监测功效，具备节目宣布报表天生、、屏幕信息在线监控、、应急多级审核机制的信息清静包管功效 |
| 系统升级和维护 | |
|---|---|
| 平台升级维护 | iLEDCloud云平台和iLEDSys平台支持在线升级；； |
| 固件升级功效 | 支持底层软件和FPGA固件在线升级，极大利便了系统开发、、维护和功效升级，
为客户有用节约本钱，降低项目风险；； |
|
电气参数 |
|
|---|---|
| 事情电压 |
5V（3.5V～5.5V宽事情电压） 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，C级达标 |
| 额定功率 | ≤5W |
|
情形顺应性 |
|
|---|---|
| 情形温度 |
情形温度-40℃～80℃稳固事情 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，C级达标 |
| 防盐雾品级 |
知足海边500米使用情形要求 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对控制器的网口、、串口、、USB口、、传感器接口、、I/O控制接口举行浪涌攻击检测 |
| 浪涌攻击抗扰度 |
对控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级，测试电压4KV的测试 |
|
品质包管 |
|
|---|---|
| 品质标准 |
7*24小时一直电，故障率≤0.3% |
| 结构防护 | 精制塑壳托架，知足绝缘、、防腐、、防静电、、耐崎岖温、、阻燃、、环保等要求，直接上屏装置；； |
| 外貌防护 | 所有元器件外貌涂覆UV三防胶，国标双85防护品级，防尘、、防潮、、防静电、、防盐雾。。 |
| 终端治理和自动控制 | |
|---|---|
| 网络通讯 | 支持局域网和互联网 |
| 治理装备 | PC、、Android、、ios等智能终端装备 |
| 远程控制 | 系统参数设置、、节目发送更新、、节目播放控制、、亮度自动调解、、准时开关显示屏 |
| 节目群发 | 支持差别屏幕的节目自顺应宣布 |
| 治理软件 |
Ledshow Suite图文编辑软件（PC软件） |
| 文件名称 | 手艺说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
底层软件升级程序 BX-6EXPro系列
版本号：：V20250430 |
280 | |||
|
BX-6EXPro系列 规格书
版本号：：20250805 |
908 |
