全功效设计，，网络适配性强，，强烈推荐在大型集群项目和重大网络情形中使用。。
支持64级灰度，，8MByte存储容量，，标配WiFi；；
大幅提升画面左移速率。。支持视频动画，，大幅提升全彩显示效果；；
板载100M网口+RS232+RS485+USB+WiFi接口；；
板载种种传感器接口，，板载2位节目选择接口；；
U盘超强识读，，U盘延伸线≤15m稳固传输；；
涂敷UV三防胶，，国标双85防护品级，，防尘、、、防潮、、、防静电、、、防盐雾；；
-40℃～80℃情形温度，，3.5V-5.5V宽电压，，7*24小时一直电，，≤0.3%故障率。。
订单热线：：：
0512-36912677/88/99
新六代图文控制器，，“多场景 ? 全功效”，，大工程LED显示屏项目专用控制器
切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》
极简控制，，至美显示
用新六代控制器，，LED显示屏更壮丽
新六代图文控制器硬软件周全升级
支持64/256级灰度，，8/32MByte存储容量
支持炫彩字幕和炫动配景，，支持视频动画
大幅提升画面左移速率，，大幅提升全彩显示效果
支持NTP校时功效，，精准同步时间
⑴ 6MPro包括4款型号：：：6MTPro /6M0Pro /6M1Pro /6M2Pro
6MPro标配WiFi。。支持64级灰度，，8MBtye存储容量，，大幅提升画面左移速率
6MPro标配网络增强功效
⑵ 6EXPro包括4款型号：：：6E0XPro /6E1XPro /6E2XPro /6E3Pro
6EXPro选配WiFi。。支持256级灰度，，32MBtye存储容量，，大幅提升画面左移速率
新增6E0XPro，，替换6M3P/6M4P
⑶ 新增X-6EXPro双核WiFi控制器，，包括3款型号：：：X-6E0XPro /6E1XPro /6E2XPro
板载50PIN接口，，主用于单双色屏，，超长超大带载
支持256级灰度，，32MBtye存储容量
⑷ 新增X-VQ双核WiFi控制器，，包括6款型号：：：X-4VQ256 /4VQ512 /4VQ1024、、、X-8VQ256 /8VQ512 /8VQ1024
板载多组75接口，，专用于全彩屏，，超长超大带载
支持256级灰度，，32MBtye存储容量
⑸ X-WQ单核WiFi控制器周全升级
板载多组T12或75接口，，主用于中小型单双色屏和全彩屏
支持64级灰度，，4MB存储容量
⑹ 6KPro、、、6XPro、、、6APro&4G都将大幅提升显示效果，，提升性能指标
新六代产品以持续立异和深挚沉淀承继了大型LED集群显示系统和定制开发项目上的优势职位！！！
新六代产品承继了888集团“激情 立异 界说完善显示”和“匠心 品位 恒久”的产品理念！！！
| 手艺参数 | |
|---|---|
| 产品状态 | 2024年9月投放市场 |
| 控制点数 |
单色64K/双色48K/三基色32K点 |
| 显示模式 | 2048*32 1344*48 1024*64 |
| 存储容量 | 8MByte |
| 节目数目 | 支持128个节目。。特殊需求可定制扩展 |
| 区域数目 | 支持24个区域。。特殊需求可定制扩展 |
| 区域类型 | 天气区、、、图文区、、、字幕区、、、炫彩字、、、素材区、、、夏历区、、、时间区、、、模拟表盘区、、、正负计时区、、、传感器区、、、语音区 |
| 边框显示 | 节目炫彩边框、、、区域炫彩边框 |
| 时钟显示 | 夏历、、、模拟表盘、、、中英文时钟、、、正负计时 (均支持多组显示) |
| 软件功效 | 分组集群治理/多节目编辑/多区域显示/节目自顺应/多种语言版本 |
| 显示效果 | |
|---|---|
| 灰度品级 | 支持0、、、4、、、16、、、64级灰度 |
| 显示特效 | 支持炫彩字幕和炫动配景，，支持视频动画 |
| 移动平滑性 | 相较BX-6MP大幅提升画面左移速率 |
| 画面稳固性 | 刷新率较高，，画面稳固 |
| 最佳视效带载宽度 | ≤2048点 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 种种规格的单色、、、双基色、、、三基色LED显示模组 |
| 列驱动IC |
支持74HC595、、、通例恒流芯片、、、双锁存芯片等种种主流LED驱动芯片；；不支持PWM芯片 |
| 行译码IC | 支持常见行译码芯片，，支持无译码模组 |
| 扫描类型 | 支持智能描点，，支持静态至1/32扫描之间的恣意扫描类型 |
| 模组空点 | 支持恣意空点 |

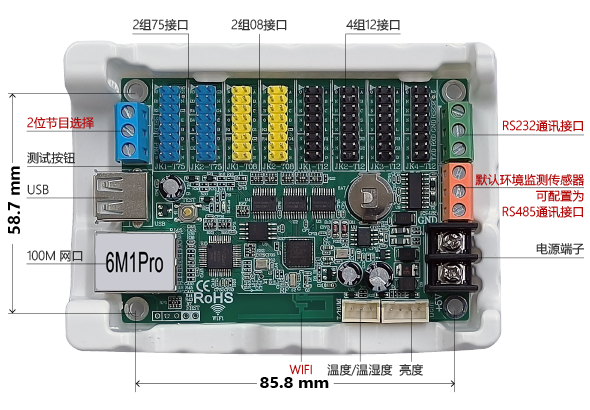

| 板载接口 | |
|---|---|
| 显示接口 | 2 组 T75+2 组 T08+4 组 T12 |
| 通讯接口 | 板载100M网口+RS232+RS485+USB+WiFi接口；；RS232通讯距离≤200m |
| 传感器接口 |
标配亮度、、、温度/温湿度传感器接口，，标配RS485情形传感器接口 |
| 节目选择接口 | 标配2位节目选择接口，，支持外部信号控制4个节目切换播放；；可通过IO管脚设置知足更多节目切换需求 |
| 主要功效 | |
|---|---|
| 通讯功效 |
支持单机直连、、、局域网和互联网通讯，，支持RS232和RS485串行通讯；； 支持U盘下载，，U盘延伸线≤7.5m稳固传输 |
| 通讯加密功效 | 每个控制器均可设置自力的6位通讯密码。。设置密码后，，控制器仅支持加密通讯。。密码过失的情形下，，拒绝所有非法毗连。。 |
| 网络自检 | IP在线设置和群组设置，，MAC冲突和IP冲突自动检测 |
| 网络增强 | 隔离网络无效数据，，顺应忙碌重大网络（含较多摄像头），，通讯更稳固 |
| 节目群发功效 | 支持差别屏幕的节目自顺应宣布 |
| 节目播放控制 |
支持节目顺序播放、、、节目准时播放 标配2位节目选择接口，，支持外部信号控制4个节目切换播放 |
| 节目播放监看 | 支持节目播放同步监看功效 |
| 继电器开关 | 不支持 |
| NTP校时 | 支持NTP校时功效，，精准同步时间 |
| 亮度调解功效 | 16级亮度调解，，支持三种亮度调解模式：：：手动调亮、、、分时段自动调亮和情形自顺应调亮 |
| ？？仄鞴π | 支持节目选择、、、画面锁定、、、亮度调解、、、屏幕开关机、、、屏幕测试 |
| 通例传感器 | 支持温度/温湿度传感器的便捷接入和显示；；支持亮度传感器的便捷接入 |
| Modbus情形传感器 |
支持风速、、、风向、、、空气质量、、、噪声、、、大气压力、、、光照、、、负氧离子等种种情形传感器 支持氧气、、、二氧化碳、、、二氧化硫等种种气体传感器，，支持雷达测速、、、水位、、、雨量、、、土壤等种种传感器 |
| 天气预告功效 | 支持海内外洋天气预告，，外洋凌驾21000个都会，，海内支持到所有县区 |
| 信息动态刷新 | 不支持 |
| 语音播报功效 | 不支持 |
| 屏参速配功效 | 支持屏幕设置参数的生涯与回读 |
| 恣意排版功效 | 万能编辑器便捷支持蒙古文、、、希伯来文、、、阿拉伯文等恣意排版规则，，轻松实现横屏竖排 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包，，包括种种动态库、、、通讯协议、、、测试例程等 支持JAVA/C/C++/C#/Delphi等主流编程语言，，支持用户在种种平台举行二次开发，，最洪流平知足用户的个性化定制 |
| 云应用和信息清静 |
提供配套的专业级云平台宣布软件和手机App，，通过国家信息清静品级保；と度现 具备用户实名认证、、、多级角色权限治理、、、节目编辑/审核/宣布、、、显示屏自顺应节目宣布等功效 具备远程LED显示屏治理功效、、、显示屏状态监测功效，，具备节目宣布报表天生、、、屏幕信息在线监控、、、应急多级审核机制的信息清静包管功效 |
| 系统升级和维护 | |
|---|---|
| 平台升级维护 | iLEDCloud云平台和iLEDSys平台支持在线升级；； |
| 固件升级功效 | 支持底层软件在线升级，，极大利便了系统开发、、、维护和功效升级，，
为客户有用节约本钱，，降低项目风险；； |
|
电气参数 |
|
|---|---|
| 事情电压 |
5V（3.5V～5.5V宽事情电压） 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，，C级达标 |
| 额定功率 | ≤2W |
|
情形顺应性 |
|
|---|---|
| 情形温度 |
情形温度-40℃～80℃稳固事情 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，，C级达标 |
| 防盐雾品级 |
知足海边500米使用情形要求 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用手艺要求》，，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对控制器的电源端子、、、网口和串口举行无线电骚扰检测 切合《GB/T 9254.1-2021 信息手艺装备、、、多媒体装备和吸收机电磁兼容第一部分发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对控制器的网口、、、串口、、、USB口、、、传感器接口、、、I/O控制接口举行浪涌攻击检测 |
| 浪涌攻击抗扰度 |
对控制器的电源端子和网口举行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》试验品级4级，，测试电压4KV的测试 |
|
品质包管 |
|
|---|---|
| 品质标准 |
7*24小时一直电，，故障率≤0.3% |
| 结构防护 | 精制塑壳托架，，知足绝缘、、、防腐、、、防静电、、、耐崎岖温、、、阻燃、、、环保等要求，，直接上屏装置；； |
| 外貌防护 | 所有元器件外貌涂覆UV三防胶，，国标双85防护品级，，防尘、、、防潮、、、防静电、、、防盐雾。。 |
| 终端治理和自动控制 | |
|---|---|
| 网络通讯 | 支持局域网和互联网 |
| 治理装备 | PC、、、Android、、、ios等智能终端装备 |
| 远程控制 | 系统参数设置、、、节目发送更新、、、节目播放控制、、、亮度自动调解、、、准时开关显示屏 |
| 节目群发 | 支持差别屏幕的节目自顺应宣布 |
| 治理软件 | Ledshow Suite图文编辑软件（PC软件） LedSuite手机APP（Android版、、、ios版） 支持云治理：：：iLEDCloud信息宣布云平台、、、 iLEDSys信息宣布平台（企业版/自力布署） |
| 文件名称 | 手艺说明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
底层软件升级程序 BX-6MPro系列
版本号：：：V20250904 |
859 | |||
|
BX-6MPro系列 规格书
版本号：：：20240827 |
1105 |
